das bin ich:
hier klicken um bilder der renovation wohnaufbau winter 2017/18 anzuschauen

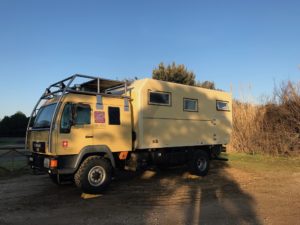

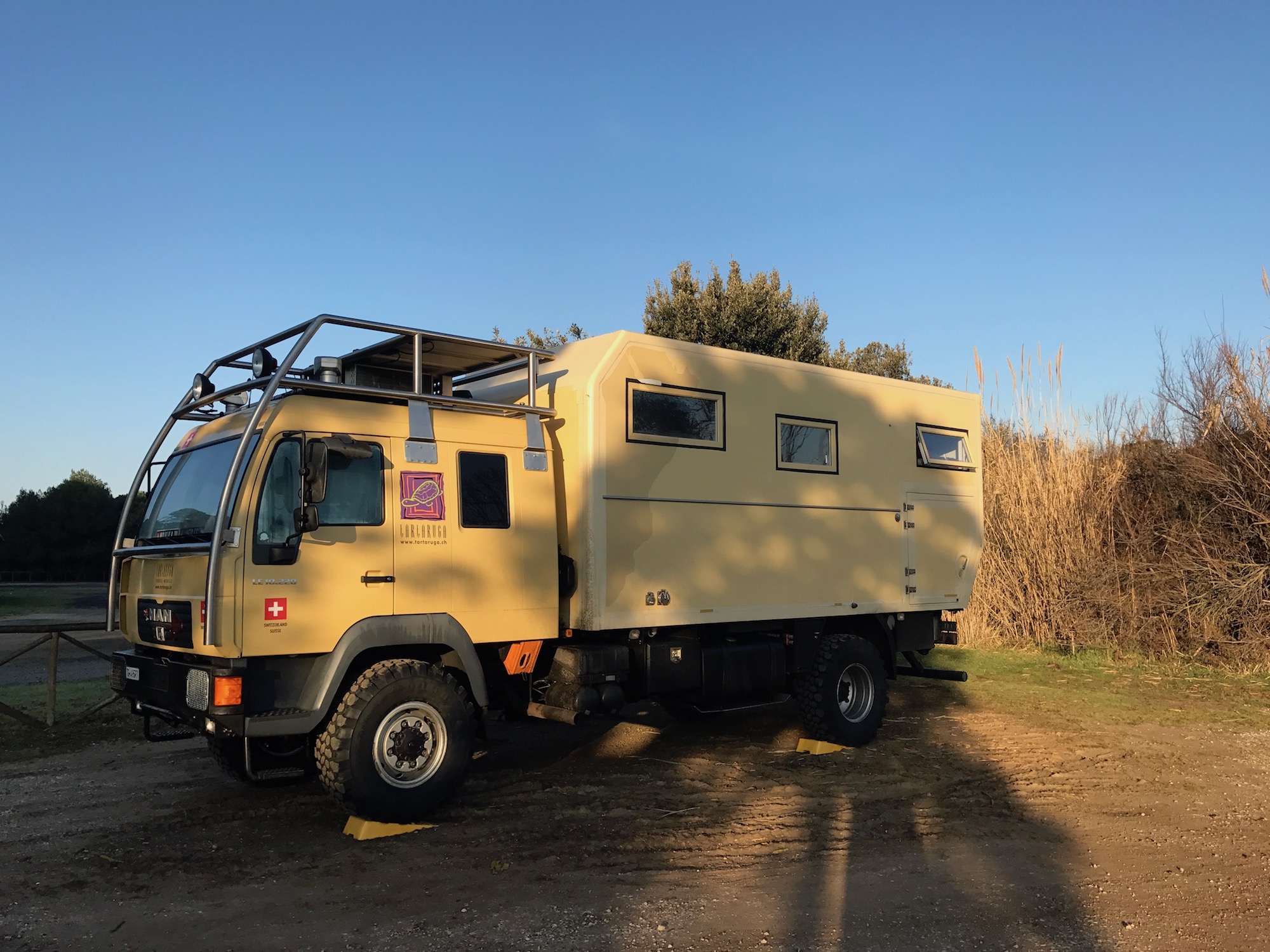

sand-M-A-N (feb 20017 toskana)

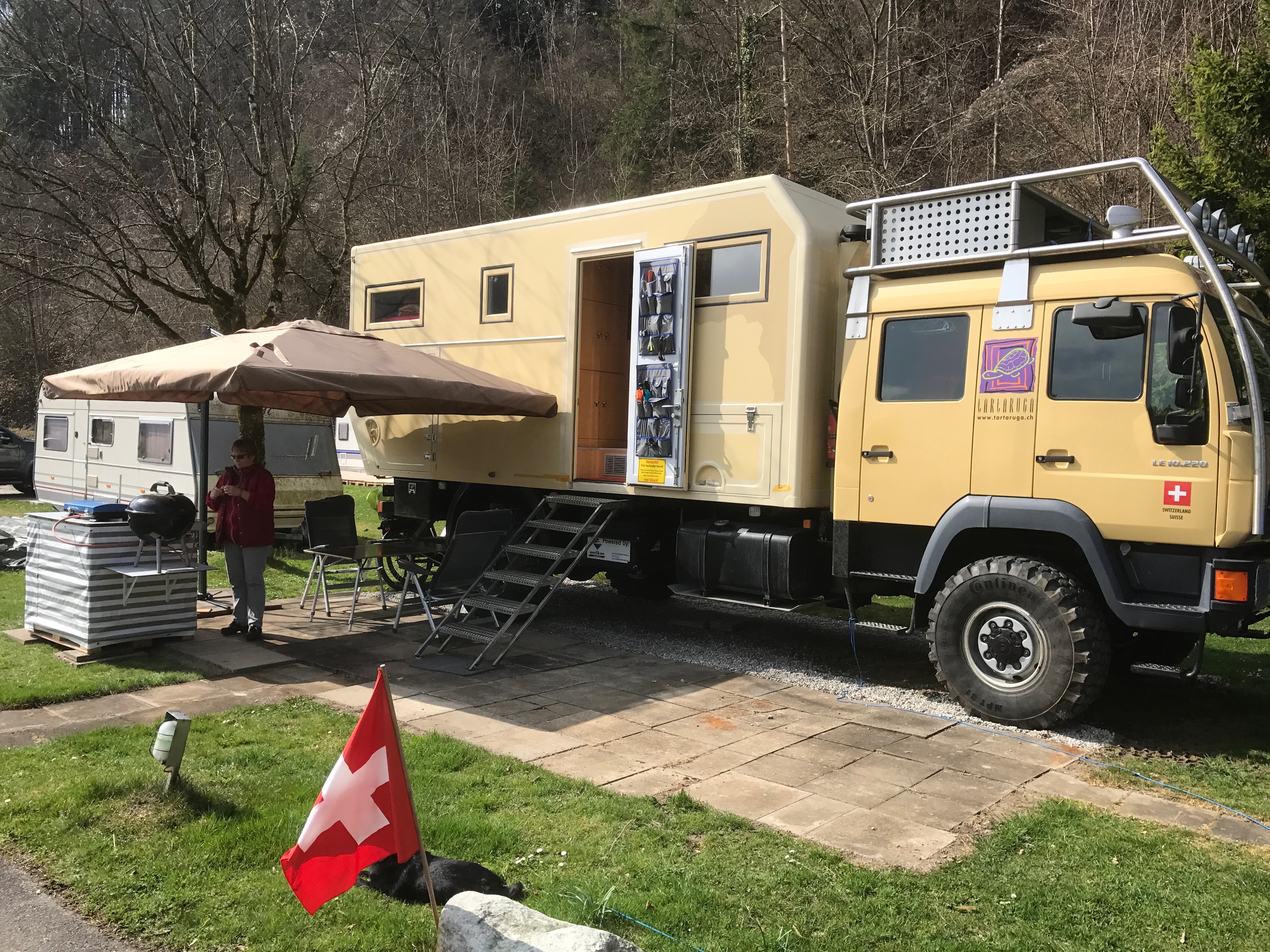

und hier auf unserem standplatz aumühle frauenfeld (mai 2017 frauenfeld)
so sah ich 2006 bei der geburt von innen aus, und dies die technische daten dazu (alle angaben von tartaruga.ch):
Fahrgestell:
- Masse Total: Länge ca. 7400mm, Breite 2300mm, Höhe 3750mm, Leergewicht ca. 9.5 t
- Masse Aufbau: Länge 5750mm, Breite 2300mm, Höhe innen 2000mm
Technische Ausstattung Fahrgestell:
- verwindungsflexibler Hilfsrahmen zur Aufnahme der Torsionskräfte von Fahrgestell und Aufbau
- Radstand 4800 mm mit zusätzlichem Kardanwellenlager
- 6 Zylinder Turbodiesel 6871ccm, 220 PS, Euro 3
- 6 Gang Getriebe mit elektr. zuschaltbarem Reduktionsgetriebe
- Räder 11R20 mit Bereifung 365/80 R 20 Michelin XZL
- Dachgepäckträger und Astabweiser Edelstahl
- Zusätzliches Reserverad auf Dachträgersystem mit Hebekran
- Allradantrieb permanent mit sperrbarem Längsdifferential
- Vorder- und Hinterachsdifferential sperrbar 100%
- Kraftstofftank 2 x 300L , total 600L umschaltbar mit Einzelanzeigen
- Batterien verstärkt 2 x 140 Ah
- Lichtmaschine Drehstrom 28V/2800 W/100A, verstärkt
- Stabilisatoren für Vorder- und Hinterachse verstärkt
- Fahrerhaus-Lagerung verstärkt
- Kraftstoff-Zusatzfilter mit Wasserabscheider
- Kraftstoff-Filter beheizt
- Schutzgitter für Scheinwerfer
Wohnkabine:
- GFK-Kabine in Sandwichplattentechnik mit PU Schaum isoliert
- Wandstärke 60mm, Bodenstärke 90mm, gewebeverstärkte Deckschichten 3/2mm, aussen Ganzlackierung in RAL Farbton
Anbauten:
- Edelstahlanbauten zur Aufnahme von Stromgenerator, Traktionsbatterien, PE-Tanks
- Arbeitsleuchten seitlich unter dem Aufbau
- Aussenstauboxen aus Chromstahlblech V2A, lackiert
Komfortausstattung Fahrerhaus:
- MAN L2000 10.225 LAEC 4×4 Doppelkabine Fahrerhaus mit 3 Türen / 6 Sitzplätzen
- Klimaanlage Fahrerhaus und Aussentemperaturanzeige
- ABS
- elektrische Fensterheberund beheizbare Aussen- sowie Bordstein/Weitwinkelspiegel beheizbar
- Komfortsitze, luftgefedert, mit Armlehnen und Lendenwirbelstützen
- Heizung für Fahrer- und Beifahrersitz
- Feinstaubfilter (Pollenfilter)
- Rückbank-Umbau auf 4 Einzelsitze, gurtgesichert und abklappbare Rückenlehnen
- Fernscheinwerfer 4-fach auf Dach
- Nebelscheinwerfer in Stosstange integriert, watfähig
- Batterietrennschalter elektrisch im Fahrerhaus
- Kompressor Kühlbox für Getränke
- 2 x klappbarer TFT-Bildschirm mit DVD Spieler und Soundsystem ALPINE mit CD/DVD/MP3
- Suchscheinwerfer links und rechts auf Dach, per Joystick drehbar
Treppen / Türen / Klappen / Fenster:
- Eingangstüre und Aussenklappen in Wandstärke der Kabine
- 3-Seiten Verriegelungen mit Profilzylinder und Sicherheitsschloss gleichschliessend
- Isolationsglasfenster in Sekuritglas-Ausführung, kratzfest
- Alle Fenster stufenlos ausstellbar, Zentralverschluss, Einhandbedienung
- Kombirollos für Verdunkelung und Mückenschutz
- Einstiegstreppe „komfort“ 6-stufig, ausziehbar mit trittsicherem Gitterrost
- Einstiegstreppe 3-stufig zusätzlich für beengte Raumverhältnisse
- Panoramadachluken aus 12mm Hart-Acrylglas, grosse Ausführung
- Badentlüftung mit Seitenfenster und Dachluke
Fahrerhausverbindung:
- Hochflexible Faltenbalg Verbindung, entkoppelbar für Servicearbeiten
- Durchstiegs-Klappe isoliert, verriegelbar für Verschiffungen
Innenausbau:
Möbelbau:
- Erstklassiger Möbelbau in Leichtbauweise, edelfurniert „Kokakumba“
Furnierbild fortlaufend, harmonisches Design - Massive Abschlusskanten in Ahorn, gerundet
- Beschläge in Edelstahl oder Alu gebürstet
- Auszüge rollengelagert, Metallzargen, massive Bauweise
- Kompressionsverschlüsse mit plan eingelassenen Schliessblechen
- Öldämpfer als Klappenhochsteller

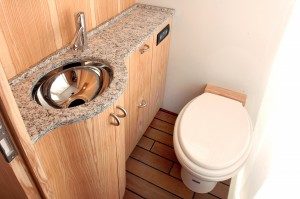

Bad / WC-Raum:
- Bad/WC mit grosszügigen Abmessungen und abgetrennter Dusche, Aussenfenster und Dachfenster
- Natursteinabdeckung „Tessiner Granit“ für Waschtisch/Unterschrank
- Wäscheabwurf in Abdeckung eingelassen
- Duschwanne in Edelstahl pulverbeschichtet, Duscharmatur mit Gleitstange
- Einhebelmischer Waschbecken und Dusche in Edelstahl mit Keramikkartusche
- Chromstahlwaschbecken
- Keramische Spültoilette mit Fäkalientank (isoliert und beheizbar)
- Handtuchradiator/-trockner auch als Raumheizung verwendbar
Boden / Revisionsöffnungen:
- Doppelbodenkonzept für die Unterbringung der Bordtechnik
- In Boden plan eingelassene Revisionsöffnungen und Stauräume
- Schiffsboden aus Robinien-Hartholz in erstklassiger Ausführung

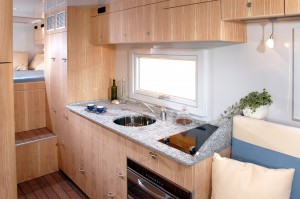

Küche:
- Premium-Küche mit Vollauszügen, Schubladen, Oberschränken
- Natursteinabdeckung „Tessiner-Granit“ geflammt/gebürstet
- Ausziehbarer Dunstabzug mit 3-stufigem Gebläse
- Heissluftbackofen mit Grill, Edelstahlfront
- Glaskeramik-Kochfeld, stufenlos einstellbar
- Chromstahl Spülbecken gross, flächenbündig eingelassen
- Haushaltarmaturen, Chromstahl, Keramik-Kartusche
- Kühlbox Kompressortechnik ca. 120 L sowie Tiefkühlbox ca. 30L

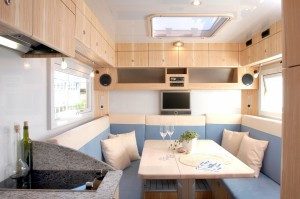

Sitzgruppe / Betten:
- Grosszügige Rund-Sitzgruppe für 6 Personen mit Esstisch aus massiver Ahornplatte
- U-Sitzgruppe für 6 Personen, Tisch elektrisch absenkbar für Bettenumbau

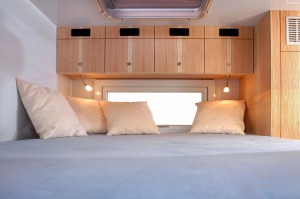

- Grosses Festbett erhöht im Heck, ca. 210 x 140 cm, unterlüftet
- Stoffbezüge und Sitzpolster in Mikrofaser
Innenbeleuchtung:
- Deckenspots als Raumlicht sowie Einzelspots auf Stromschienen
- Hochwertige Einzelspots für Heck-Bett, Wohnraum und Bad
- Beleuchtung für Küche indirekt in Oberschränken
- Einzelbeleuchtung für Heckstauraum und Service-/Technikraum
- Taster und Schalter farblich abgestuft zum Möbelbau
Technische Ausstattung:
Wasserversorgung:
- Frischwassertank ca. 500 Liter, im beheizten Innenraum
- Abwassertank ca. 300 Liter, Fäkalientank ca. 120 Liter, beide isoliert und beheizbar
- Warmwasserboiler 60 Liter mit 230V Heizpatrone
- Wasserleitungs-System in hochwertiger Ausführung, mit Geruchsverschlüssen
- Druckpumpenanlage sensorgesteuert
- Filteranlage mit Aktivkohle-Vorfilter und zusätzlicher keramischer Filterpatrone für bakteriologische Verunreinigungen
- Aussendusche für Kalt- und Warmwasser und City-Wasseranschluss
Multimedia:
- Soundsystem mit CD-Receiver MP3-kompatibel mit Fernbedienung
- 4-Kanal Verstärker 4x150W mit Bass-Engine und var. Frequenzweiche
- Subwoofer mit 300W RMS und surround Membranaufhängung
- 2 x Zweiweg-Komponenten Lautsprecher mit aktiver Frequenzweiche
- Multimedia Abspielgerät für DVD/CD/CD-R/CD+R/MP3 mit 17“ TFT Bildschirm
Stromversorgung / Bordnetz:
- Luftgekühlter Stromgenerator, Hatz Diesel 3,4 KW
- Landanschluss automatisch für 90 – 230V
- Traktionsbatterien 12 Elemente zu total 330Ah/24V oder 660Ah/12V
- Kennliniengesteuertes Ladegerät 55A/24V und 25A/24V für Starterbatterien
- Solaranlage 4 x 50Wp, Panels in der Neigung verstellbar
- Inverter DC/AC mit maximal 2300 W Ausgangsleistung, Sinus
- Notstartschaltung via Aufbaubatterien
- DC/DC Spannungswandler für 12V Steckdosen
- Batterie-Kontroll-System mit Kapazitätsanzeige Strom/Spannung
Heizung / Klimatechnik:
- Warmwasser-Zentralheizung, kraftstoffbetrieben, 9.2 KW Leistung
- Handtuch-Heizkörper im Bad
- Wärmetauscher mit Trägerfahrzeug
- Split-Klimasystem ca. 7KW Kälteleistung, tropentauglich
- Zwei Verdampfer und individuell regelbare Luftdüsen für individuelle Raumkühlung
- Indirekte Luftführung durch Kühlkanäle in den Oberschränken
